PhotoBio – комплекс аттестации источников света в соответствии с ГОСТ IEC 62471-2013
Приборный комплекс PhotoBio предназначен для оценки и контроля фотобиологической опасности от электрически питаемых некогерентных широкополосных источников оптического излучения, включая светодиоды, кроме лазеров, в диапазоне длин волн от 200нм до 1600нм. Комплекс выполнен в полном соответствии с требованиями и рекомендациями межгосударственного стандарта ГОСТ IEC 62471-2013 «Фотобиологическая безопасность ламп и ламповых систем».
Комплекс PhotoBio поставляется со свидетельствами о калибровке спектральной плотности энергетической освещенности (СПЭО) с указанием коэффициента преобразования СПЭО.
Свидетельства о калибровке выданы аккредитованной калибровочной лабораторией - Центр «Испытаний лазерной техники» государственного научного учреждения Институт Физики имени Б.И.Степанова Национальной Академии Наук Беларуси. Комплект поставки включает утвержденную Методику калибровки.
Все измерения, производимые Центром «Испытаний лазерной техники», имеют прослеживаемость к единицам международной системы SI, которые воспроизводятся национальными эталонами Республики Беларусь и национальными эталонами национальных метрологических институтов.
Метрологические характеристики национального эталона единиц СПЕЯ, СПЭО и силы излучения Республики Беларусь в спектральном диапазоне от 0,2мкм до 3 мкм подтверждаются ключевыми сличениями КООМЕТ с участием Российской Федерации, Республики Беларусь и Турции.

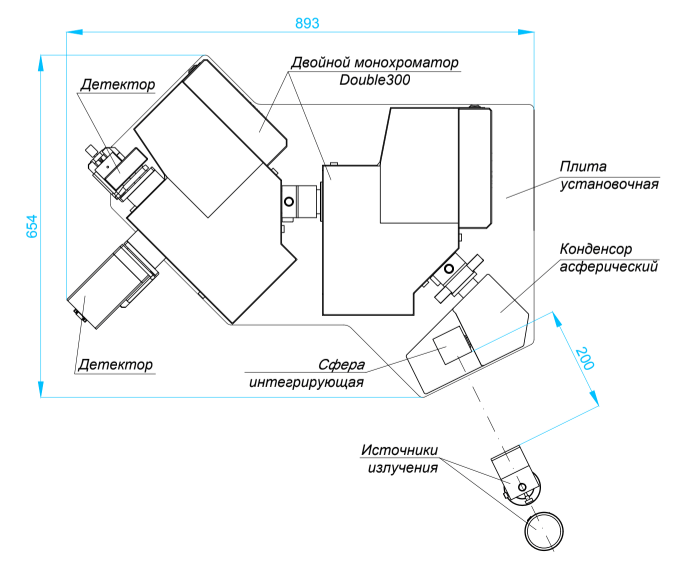

Приборный комплекс PhotoBio содержит двойной монохроматор Double300, интегрирующую сферу, узел сопряжения, выполненный на базе безаберрационной асферической зеркальной оптики, а также набор детекторов в соответствии с требованиями к спектральному диапазону.
Комплекс PhotoBio для метрологической аттестации источников света
Комплекс полностью автоматизирован, включая управление сканированием и сменой дифракционных решеток монохроматоров, регулировку ширины спектральных щелей, смену выходных портов, управление фильтрами разделения порядков и автоматической заслонкой для регистрации темнового сигнала. Единое программное обеспечение обеспечивает автоматическое управление всеми узлами комплекса, включая рекалибровку многоэлементных датчиков изображения при смене спектрального диапазона и автоматическую сшивку спектров.
Спектральный диапазон 200нм – 1100нм является базовым. Комплекс может дополнительно комплектоваться ИК детектором для расширения спектрального диапазона до 1600нм.
По требованию возможна доукомплектация комплекса сертифицированными калиброванными источниками света: дейтериевым для спектрального диапазона 200нм – 400нм и галогеновым для спектрального диапазона 250нм-1600нм. Источники являются опциональными и могут служить для выборочной проверки калибровки комплекса перед измерениями.
|
Монохроматор-спектрограф |
Двойной PhotoBio-DAM300 с промежуточной щелью высотой 12 мм, с микрометрической и программной регулировкой ширины щели от 0 до 5мм |
|
Эффективное фокусное расстояние |
600 мм |
|
Относительное отверстие |
F / 3,8 |
|
Тип покрытия зеркал |
Al + MgF2, оптимизированное для УФ диапазона |
|
Мах количество дифракционных решеток на автоматизированной турели |
4 |
|
Обратная линейная дисперсия для дифракционной решетки 1200 штр/мм (среднее значение) |
1,5 |
|
Количество выходных портов |
3 два на втором монохроматоре и один боковой порт на первом |
|
Сортировка порядков спектра |
автоматизированная турель фильтров, включающая 6 фильтров разделения порядков для работы в диапазоне 200-2400нм |
|
Интегрирующая сфера |
спектралон, диаметр 38мм, спектральный диапазон 200нм - 2500нм, входное отверстие диаметром 9.5мм |
|
Согласующая оптика |
Безаберрационная асферическая зеркальная, покрытие Al + MgF2 |
|
Детектор для спектрального диапазона 200-1100нм |
S10420-1106-01 Hamamatsu, неохлаждаемый, 2048x64 пикселей, размер светочувствительной зоны 28,672x0,896мм, максимум спектральной чувствительности на 500нм, квантовая эффективность в максимуме >70%, относительная неравномерность чувствительности не более ±3%, АЦП 16 бит, среднеквадратичный шум чтения <4 отсчетов АЦП, мин время накопления 8,272мс, мах время накопления 5с, антиблюминг, High Speed USB интерфейс |
|
Детектор для спектрального диапазона 900-1600нм (опция) |
G9212-512SB Hamamatsu, охлаждаемый до -10град.С, 512 пикселей, <5 дефектных пикелей, размер светочувствительной зоны 12,8x0,025мм, максимум спектральной чувствительности на 1550нм, относительная неравномерность чувствительности не более ±5%, АЦП 16 бит, среднеквадратичный шум чтения <4 отсчетов АЦП, мин время накопления 12 мкс, мах время накопления 100с, антиблюминг, High Speed USB интерфейс |
|
Источники света для проверки калибровки (опция) |
Сертифицированный вольфрамовый источник излучения для спектрального диапазона 250нм-1600нм
Сертифицированный дейтериевый источник излучения для спектрального диапазона 200нм-400нм |
* Производитель оставляет за собой право изменения Спецификации и описания без уведомления Заказчика
