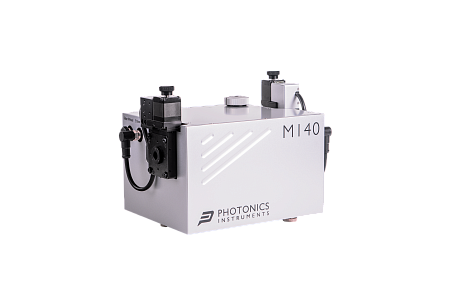

Монохроматор M140
M140 – светосильный (F=1:3,6) короткофокусный (f=145мм) монохроматор/спектрограф, идеально подходящий для самого широкого круга задач, не требующих высокого спектрального разрешения.
В зависимости от целевого назначения М140 может быть дополнен источником света для работы в качестве перестраиваемого осветителя, либо укомплектован CCD, ФЭУ и устройствами сбора сигнала для целей регистрации излучения
• Флуоресцентная спектроскопия
• Эмиссионный анализ с искровым, дуговым и лазерным возбуждением (LIBS)
• Измерения отражения и пропускания
• Многоканальная (Imaging) спектроскопия
• Перестраиваемые источники света
• Метрологические системы для анализа спектральных характеристик источников и приемников света
Комплектация М140
зависит от целевого назначения, утверждается на этапе формирования заказа и может включать:
- один входной порт содержит автоматизированный затвор для вычитания темнового сигнала;
- компенсация астигматизма Imaging (опция)
- до двух выходных портов с возможностью установки либо спектральных щелей, либо многоэлементных детекторов;
- до 3-х дифракционных решеток на автоматизированной турели;
- турель фильтров разделения порядков для работы в спектральном диапазоне от 180нм до 2500нм;
- выбор оптики – для работы в УФ-БИК диапазоне, или для дальней ИК области;
- линейные и матричные датчики изображения, одноэлементные детекторы;
- оптико-механические узлы для сбора излучения с образца и фокусировки в оптическое волокно, для ввода излучения из волокна в монохроматор, для формирования пучков на выходе монохроматора, для фокусировки в оптическое волокно и др.
- безаберрационные зеркальные конденсоры для фокусировки излучения источника света на входную щель монохроматора без использования оптических волокон;
- штуцер для опциональной продувки инертным газом. Продувка рекомендуется при работе в УФ области спектра 180-220нм для устранения эффекта поглощения излучения находящимся в воздухе кислородом;
Компенсация астигматизма (Imaging)
М140 может быть оснащен либо стандартной оптикой (без коррекции астигматизма), либо Imaging оптикой с компенсацией астигматизма. В случае стандартной оптики условная точка на входной щели монохроматора изображается в плоскости выходной щели в виде вертикального астигматического отрезка размером 7 мм.
Оптика с коррекцией астигматизма рекомендуется для задач, требующих пространственного разрешения по вертикали, а также для любых других задач с целью повышения общей чувствительности системы. Благодаря высокому оптическому качеству М140 величина остаточного астигматизма в Imaging конфигурации в центре поля составляет всего 100 мкм. Это позволяет эффективно реализовать многоволоконный ввод излучения в прибор, а также использовать в качестве регистраторов двухкоординатные матрицы в режиме формирования изображения.
Компенсация астигматизма в M140 реализована на боковом входном порту и работает для всех трех выходных портов. При использовании прямого входного порта все три выходных порта - без компенсации.
Единое программное обеспечение Photonics.SP
служит для управления монохроматором и детекторами и включает все необходимые для работы функции:
- сканирование спектрального диапазона и смену дифракционных решеток
- смена входных и выходных портов
- регулировка ширины спектральных щелей
- управление шаттром, предназначенным для регистрации темнового сигнала
- работа с одноэлементными и многоэлементными детекторами и с фотоумножителями; настройка параметров регистрации
- регистрация, редактирование и обработка спектров
- автоматическая программная сшивка спектральных отрезков, зарегистрированных многоэлементным детектором при различных положениях дифракционной решетки; автоматический расчет числа сканирований и положений решетки в зависимости от заданного спектрального диапазона
- возможность создавать, сохранять и редактировать дополнительную пользовательскую калибровку по длинам волн
- работа детекторов в режиме с прямой и обратной синхронизацией с установленными параметрами
- сохранение данных, а также экспорт спектров в форматах CSV, BMP и PNG
- DLL и SDK являются частью стандартного комплекта М140.
Спецификация
|
Оптическая схема |
Оптимизированная схема Черни-Тернера с одним оптическим входом и двумя выходами |
|||
|
Спектральный диапазон |
190 – 12 000 нм (зависит от выбранной решетки) |
|||
|
Относительное отверстие |
1 : 3,6 |
|||
|
Фокусное расстояние, мм |
145 |
|||
|
Плоское поле, мм |
30 x 10 |
|||
|
Входной порт |
1 |
|||
|
Выходной порт |
До 2 |
|||
|
Imaging (компенсация астигматизма) |
Опция. Доступна для выходных портов |
|||
|
Вертикальное увеличение (стандартная оптика) |
1,0 |
|||
|
Вертикальное увеличение (Imaging оптика) |
1,4 |
|||
|
Входная/выходные щели |
Автоматическая и ручная регулировка |
|||
|
- ширина щели, мм |
0 – 3 (0 – 5 мм щель доступна опционально) |
|||
|
- высота щели, мм |
10 |
|||
|
- параллельность, мкм |
+/- 1 |
|||
|
- точность считывания деления микрометра, мкм |
2 (5мкм для щелей 5 мм) |
|||
|
- размер шага, мкм |
0,1 |
|||
|
- погрешность, мкм |
+/- 5 (12,5 для щели 5 мм) |
|||
|
Турель фильтров |
Автоматическое переключение |
|||
|
- максимальное количество фильтров |
8 |
|||
|
- стандартное количество фильтров |
5 |
|||
|
- размер фильтра, мм |
20 |
|||
|
Встроенный шаттер |
Программно управляемый, служит для измерения темнового сигнала |
|||
|
Связь с компьютером |
High-Speed USB интерфейс |
|||
|

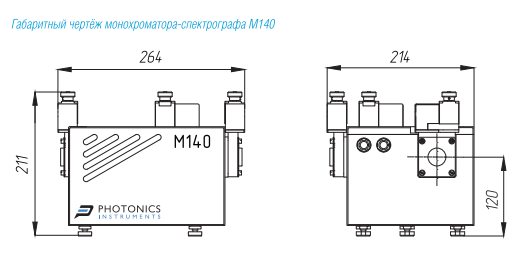

Габаритные размеры, мм3 |
264×214×211 |
|||
Дифракционные решётки
|
Дифракционные решетки1) |
40x40x10мм, автоматизированная турель, до 3 решеток в комплекте |
||||||||
|
- штрихов на мм |
2400 |
1800 |
1200 |
600 |
600 |
300 |
150 |
150 |
|
|
- длина волны в блеске, нм |
250 |
270 |
400 |
750 |
1000 |
1500 |
4500 |
475 |
|
|
- спектральный диапазон2) , нм |
190-450 |
190-540 |
266-800 |
500-1500 |
660-2000 |
1000-3000 |
3000-9000 |
310-950 |
|
|
- механический диапазон, нм |
0 – 500 |
0 – 650 |
0 – 1000 |
0 – 2000 |
0 – 2000 |
0 – 4000 |
0 – 8000 |
0 – 8000 |
|
|
- обратная линейная дисперсия (среднее значение)3), нм/мм |
2,4 |
3,23 |
4,9 |
9,9 |
9,5 |
19,8 |
37 |
44 |
|
|
- спектральное разрешение (среднее значение)3), нм |
0,084) <0,175) |
0,114) <0,235) |
0,164) <0,355) |
0,324) <0,75) |
0,314) <0,76) |
<1,56) |
<1,87) |
1,84) <3,25) |
|
|
- интервал одновременной регистрации многоканального детектора (среднее значение)3), нм |
68,54) 58,65) |
92,54) 795) |
1404) 1205) |
2834) 2425) |
2724) 126,55) |
253 6) |
- |
12604) 10755) | |
|
- точность установки длины волны, нм |
±0,05 |
±0,07 |
±0,1 |
±0,2 |
±0,2 |
±0,4 |
±0,8 |
±0,8 |
|
|
- воспроизводимость длины волны, нм |
±0,025 |
±0,04 |
±0,05 |
±0,1 |
±0,1 |
±0,2 |
±0,4 |
±0,4 |
|
1) Спецификация дифракционных решеток может быть изменена по запросу
2) Диапазон длин волн с дифракционной эффективностью более 40%
3) Значения обратной линейной дисперсии, интервала одновременной регистрации детектора и спектрального разрешения указаны для длины волны в блеске
4) Для детектора с размером пикселя 7 мкм и длиной cветочувствительной зоны 28,672мм (Hamamatsu S13496)
5) Для детектора с размером пикселя 24 мкм и длиной cветочувствительной зоны 24,5мм
6) Для детектора с размером пикселя 25 мкм и длиной cветочувствительной зоны 12,8мм
7) Для одноэлементного детектора при ширине щелей 10мкм
