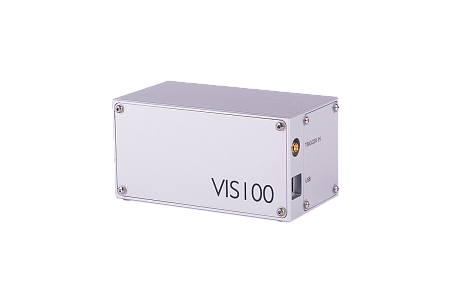

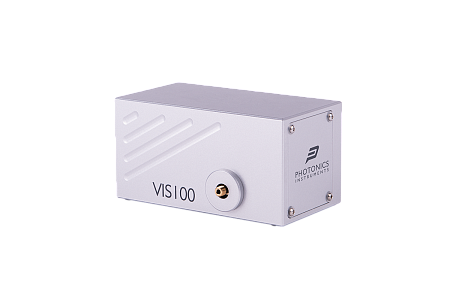

Спектрометр VIS100
- спектральный диапазон 190-1100нм
- спектральное разрешение 1,5нм (среднее значение)
- USB интерфейс и программное обеспечение в комплекте
- нет необходимости в дополнительном питании
- волоконный вход SMA-905 (опционально FC)
- прямой ввод излучения в прибор
VIS100 – это компактный универсальный светосильный спектрометр, предназначенный для эффективной регистрации широкого спектрального диапазона от УФ до ИК со средним спектральным разрешением 1,5нм. Высокая дифракционная эффективность и оптимальное спектральное разрешение 1,5нм делают VIS100 базовым универсальным прибором для широкого круга исследовательских и технологических задач, включая:
- системы контроля процессов травления и напыления покрытий,
- эмиссионные процессы в газоразрядных камерах,
- регистрация спектров молекулярной флуоресценции,
- регистрация спектров отражения, поглощения и пропускания
- мониторинг в реальном масштабе времени длины волны лазерного излучения, включая фемтосекундные лазеры,
- демонстрация учебного процесса.
VIS100 содержит входную щель, дифракционную решетку и линейный датчик изображения CMOS\CCD. Встроенный диэлектрический фильтр разделения порядков спектра позволяет регистрировать как линейчатые, так и широкополосные спектры в пределах всей области чувствительности детектора 190-1100нм. Питание и управление - от компьютера через USB интерфейс.
В стандартном комплекте поставляется полнофункциональное программное обеспечение Photonics.Lab, а также SDK и DLL с примерами исполнения, что позволяет при необходимости встроить VIS100 в научный, лабораторный или технологический комплекс.
VIS100 – это надежный, универсальный, не требующий сервиса спектрометр. Это тот прибор, с которого имеет смысл стартовать, если у Вас нет спектрометра, или впервые возникла необходимость в спектральных измерениях самого широкого плана.

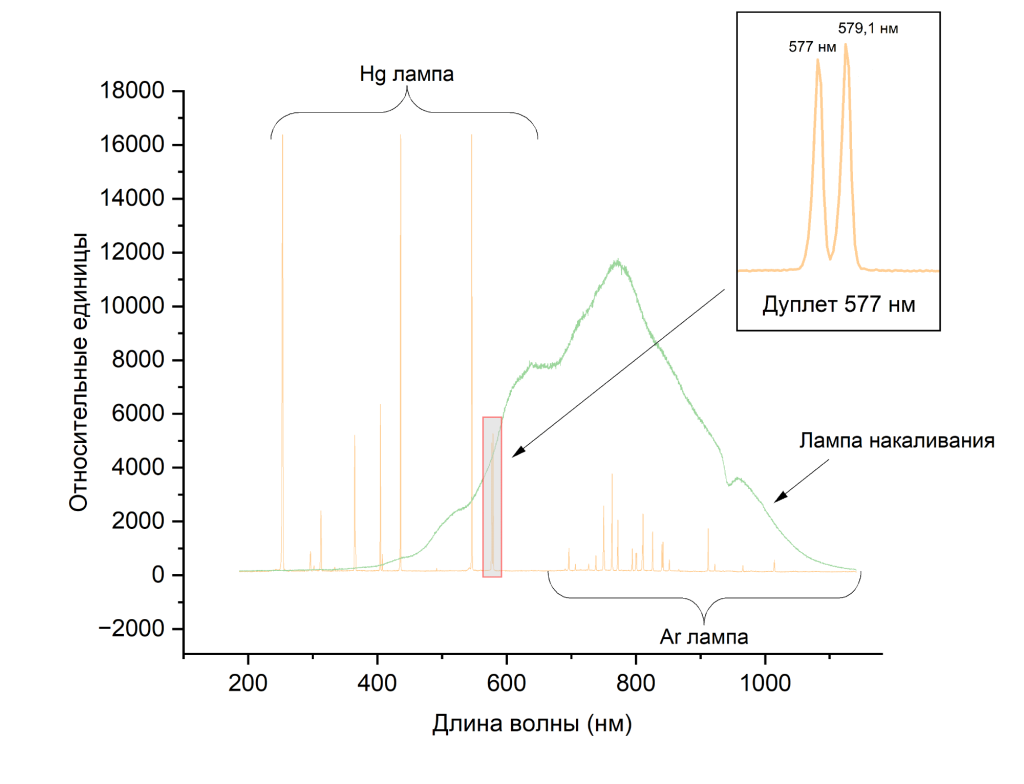

Спектры ртутно-аргоновой лампы и лампы накаливания, зарегистрированные с помощью спектрометра VIS100
Спецификация
|
Спектральный диапазон, нм |
190-1100 |
||||
|
Спектральное разрешение, нм |
1,5 |
||||
|
Относительное отверстие |
1 : 4 |
||||
|
Модель детектора |
Toshiba CCD TCD1304 |
Toshiba CCD TCD1205 |
Hamamatsu CMOS S13496 |
Hamamatsu CMOS S11639 |
|
|
Количество пикселей |
3648 |
2048 |
4096 |
2048 |
|
|
Размер пикселя, мкм |
8 x 200 |
14 x 200 |
7 x 200 |
14 x 200 |
|
|
Размер светочувствительной зоны, мм |
29,184 |
28,672 |
28,672 |
28,672 |
|
|
Время накопления |
7,4мс … 3с |
4,2мс ... 4 с |
0,018мс … 90c |
0,018мс … 90c |
|
|
Антиблюминг |
Нет |
Да |
Да |
Да |
|
|
Неравномерность светочувствительности, % |
± 2 |
± 2 |
± 5 |
± 5 |
|
|
Динамический диапазон |
2000 : 1 |
2000 : 1 |
5000:1 |
5000:1 |
|
|
Фоточувствительность, В/лк×с |
160 |
80 |
650 |
1300 |
|
|
Среднеквадратичный шум чтения, отсчётов АЦП |
<10 |
<40 |
<14 |
< 4 |
< 4 |
|
АЦП, частота передачи данных |
14 бит, 0,5/1 кГц |
16 бит, 1 кГц |
14 бит, 1 кГц |
16 бит, 5 МГц |
16 бит, 5 МГц |
|
Термоэлектрическое охлаждение |
Нет |
||||
|
Оптический вход |
волоконный вход SMA-905 (опционально FC) либо прямой ввод излучения в прибор |
||||
|
Фильтр разделения порядков |
Встроенный диэлектрический фильтр (Опция) |
||||
|
Интерфейс связи с компьютером |
USB |
||||
|
Синхронизация |
Внешняя / Внутренняя |
||||
|
Размеры, мм |
136 x 73 x 70 |
||||
